با انواع مخازن پالایشگاهی، مخازن ذخیره نفت و فرآورده ها، مخازن تحت فشار، سقف ثابت و شناور، استانداردهای طراحی، نکات ایمنی و عوامل موثر بر قیمت آشنا شوید.
مخازن پالایشگاهی از تجهیزات اصلی در صنایع نفت، گاز و پتروشیمی هستند و برای ذخیره سازی نفت خام، فرآورده های نفتی، مواد شیمیایی، گازهای مایع، آب صنعتی و مواد مورد استفاده در فرایندهای پالایشگاهی به کار می روند. انتخاب مخزن مناسب بر ایمنی مجموعه، کیفیت نگهداری مواد، کنترل انتشار بخارات، هزینه های عملیاتی و پایداری فرایند تولید تاثیر مستقیم دارد. به همین دلیل، شناخت انواع مخازن پالایشگاهی و تفاوت های فنی آنها برای مدیران پروژه، مهندسان فرایند، مسئولان خرید و کارشناسان تعمیرات اهمیت زیادی دارد.
مخازن صنعتی را می توان بر اساس فشار طراحی، شکل هندسی، نوع سقف، جنس بدنه، دمای نگهداری و نوع ماده ذخیره شده دسته بندی کرد. برای مثال، مخزن سقف ثابت ممکن است برای ذخیره برخی فرآورده های نفتی با فشار بخار پایین مناسب باشد، در حالی که برای مواد فرارتر، استفاده از سقف شناور یا سامانه کنترل بخارات می تواند ضرورت پیدا کند. همچنین ذخیره گاز مایع تحت فشار یا نگهداری مواد در دمای بسیار پایین، به طراحی هایی متفاوت از مخازن معمولی نیاز دارد.
در این راهنما، انواع مخازن پالایشگاهی، کاربرد هر گروه، مزایا و محدودیت ها، جنس مواد سازنده، استانداردهای طراحی، تجهیزات ایمنی، عوامل موثر بر قیمت و نکات مهم خرید و نگهداری بررسی می شوند. هدف این است که انتخاب مخزن بر اساس نیاز واقعی پروژه و الزامات فنی انجام شود، نه فقط بر اساس ظرفیت اسمی یا هزینه اولیه ساخت.
مخزن پالایشگاهی چیست؟
مخزن پالایشگاهی یک تجهیز مهندسی برای نگهداری موقت یا بلند مدت مواد مایع، گازی یا در برخی کاربردها مواد دیگر است. این مخازن در بخش های مختلف پالایشگاه، از دریافت نفت خام و ذخیره مواد اولیه تا نگهداری محصولات نهایی و مواد مصرفی، نقش دارند. مخزن ممکن است در نزدیکی واحدهای فرایندی، در محوطه مخازن ذخیره، در ایستگاه های بارگیری یا در بخش خدمات عمومی کارخانه نصب شود.
مخازن پالایشگاهی فقط محفظه هایی برای نگهداری مواد نیستند. طراحی آنها باید با فشار و دمای کار، ویژگی های شیمیایی ماده، احتمال تبخیر، خوردگی، شرایط آب و هوایی، بارهای ناشی از باد و زلزله و الزامات ایمنی هماهنگ باشد. در صورت انتخاب نادرست، احتمال نشتی، آلودگی محیط زیست، خرابی تجهیزات و بروز حادثه افزایش می یابد.
مخازن ذخیره را باید از تجهیزات فرایندی مانند جداکننده ها، برج های تقطیر، راکتورها و مبدل های حرارتی متمایز کرد. این تجهیزات ممکن است از نظر ظاهری به مخزن شباهت داشته باشند، اما هدف، شرایط عملیاتی و استاندارد طراحی آنها یکسان نیست. برای مثال، یک مخزن ذخیره اتمسفریک برای نگهداری مایع در فشار نزدیک به فشار محیط طراحی می شود، اما یک مخزن تحت فشار باید بار ناشی از فشار داخلی را نیز تحمل کند.
انواع مخازن پالایشگاهی بر اساس فشار کاری
1. مخازن اتمسفریک
مخازن اتمسفریک برای نگهداری موادی طراحی می شوند که فشار داخلی آنها نزدیک به فشار محیط است. این مخازن در بسیاری از پالایشگاه ها برای ذخیره نفت خام، گازوئیل، نفت کوره، برخی روغن ها، آب و دیگر مایعات صنعتی به کار می روند. مخازن اتمسفریک معمولا به صورت استوانه ای عمودی ساخته می شوند و می توانند سقف ثابت یا سقف شناور داشته باشند.
اتمسفریک بودن به این معنی نیست که مخزن هیچ تغییری در فشار داخلی تجربه نمی کند. تغییر دمای محیط، پر و خالی شدن مخزن و تبخیر ماده می توانند فشار یا خلاء محدودی ایجاد کنند. بنابراین تجهیزات تنفسی، دریچه های فشار و خلاء یا سامانه های کنترل بخارات باید متناسب با طراحی و ماده ذخیره شده انتخاب شوند.
مزیت اصلی این مخازن، امکان ذخیره حجم بالای مایعات با طراحی متناسب با فشار پایین است. با این حال، طراحی کف، پوسته، سقف، فونداسیون و سامانه های محافظت در برابر نشت اهمیت زیادی دارد. مخزن اتمسفریک نباید برای نگهداری ماده تحت فشار قابل توجه استفاده شود، مگر آنکه طراحی و کد مربوطه به طور مشخص چنین شرایطی را پوشش دهد.
2. مخازن کم فشار
مخازن کم فشار برای شرایطی به کار می روند که فشار داخلی از محدوده معمول مخازن اتمسفریک بیشتر است، اما هنوز در محدوده طراحی مخازن کم فشار قرار دارد. این مخازن ممکن است برای برخی مایعات فرار، گازها یا کاربردهایی استفاده شوند که کنترل فشار و بخارات در آنها اهمیت دارد.
تعیین اینکه یک مخزن در گروه اتمسفریک یا کم فشار قرار می گیرد، باید بر اساس فشار طراحی و استاندارد قابل اعمال انجام شود. نمی توان صرفا از روی شکل ظاهری یا نام تجاری دستگاه درباره گروه طراحی آن تصمیم گرفت. فشار مجاز، فشار طراحی، دمای طراحی، نوع ماده و شرایط بهره برداری باید در مدارک فنی مشخص باشند.
در طراحی مخازن کم فشار، مقاومت پوسته و سقف، اتصالات، سامانه تنفسی و حفاظت در برابر فشار بیش از حد یا خلاء اهمیت ویژه ای دارد. استفاده از استاندارد مناسب و بررسی سازگاری تجهیزات کنترلی با شرایط واقعی کار، بخش مهمی از فرایند طراحی است.
3. مخازن تحت فشار
مخازن تحت فشار برای نگهداری گازها یا مایعاتی استفاده می شوند که در فشار بالاتر از شرایط معمول مخازن اتمسفریک قرار دارند. این تجهیزات در پالایشگاه ها ممکن است برای ذخیره گازهای فرایندی، گاز مایع، برخی مواد شیمیایی و سیالاتی استفاده شوند که فشار بخار یا شرایط عملیاتی آنها نیازمند محفظه مقاوم در برابر فشار است.
مخازن تحت فشار باید بر اساس کد طراحی مناسب ساخته و بازرسی شوند. در بسیاری از پروژه ها، کدهای مرتبط با مخازن تحت فشار مانند ASME Boiler and Pressure Vessel Code Section VIII مطرح هستند، اما انتخاب کد نهایی به نوع تجهیز، شرایط پروژه، مقررات محل نصب و مشخصات فرایند بستگی دارد.
این مخازن معمولا به تجهیزات حفاظتی مانند شیر اطمینان، ابزار اندازه گیری فشار و دما، اتصالات مناسب و سامانه های قطع یا کنترل فرایند نیاز دارند. ظرفیت، فشار و دمای طراحی، نوع ماده و خطرات ناشی از آزاد شدن ناگهانی محتویات باید در مرحله مهندسی بررسی شوند. ساخت مخزن تحت فشار بدون محاسبات و کنترل کیفیت معتبر می تواند پیامدهای بسیار جدی داشته باشد.

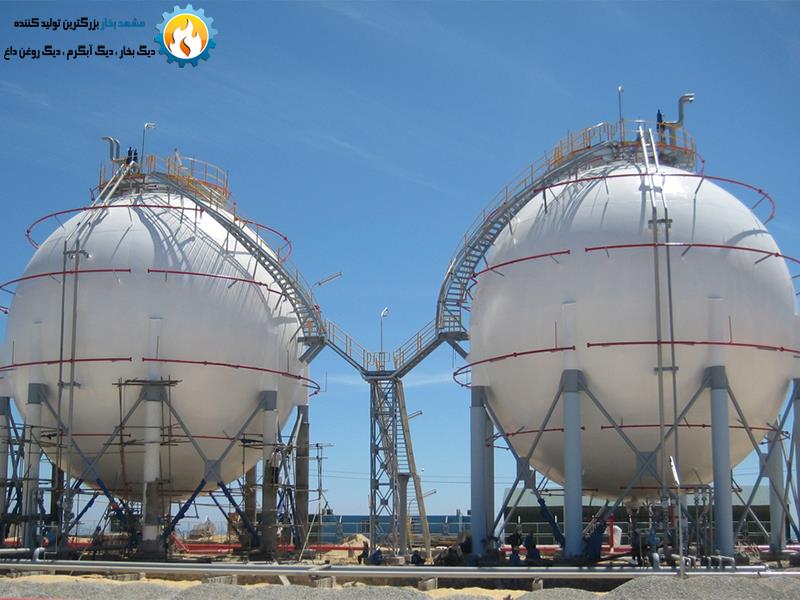

4. مخازن کروی تحت فشار
مخازن کروی از گروه مخازنی هستند که در بعضی تاسیسات برای ذخیره گازهای مایع و مواد تحت فشار استفاده می شوند. شکل کروی باعث توزیع مناسب تنش های ناشی از فشار داخلی در پوسته می شود، هرچند طراحی نهایی به ضخامت، جنس ماده، اتصالات، پایه ها و شرایط بارگذاری وابسته است.
این مخازن ممکن است برای ذخیره موادی مانند گاز مایع نفتی در تاسیسات مناسب به کار روند. انتخاب مخزن کروی باید با توجه به حجم مورد نیاز، فشار طراحی، فضای نصب، الزامات فاصله ایمنی، هزینه ساخت و تجهیزات جانبی انجام شود. نصب آنها معمولا به فونداسیون و سازه نگهدارنده مهندسی شده نیاز دارد.
هزینه ساخت و نصب مخازن کروی ممکن است به دلیل پیچیدگی ساخت، جوشکاری، بازرسی و نیاز به سازه های نگهدارنده قابل توجه باشد. بنابراین انتخاب آنها باید بر اساس تحلیل فنی و اقتصادی پروژه انجام شود، نه فقط به دلیل ظاهر یا شکل هندسی.
5. مخازن استوانه ای تحت فشار
مخازن استوانه ای تحت فشار برای نگهداری سیالات تحت فشار در کاربردهای مختلف پالایشگاهی استفاده می شوند. این مخازن معمولا دارای بدنه استوانه ای و سرهای انتهایی طراحی شده برای تحمل بار فشار هستند. شکل سرها، ضخامت پوسته، نوع جوش و جنس فلز بر عملکرد و ایمنی تجهیز تاثیر می گذارند.
این نوع مخزن ممکن است برای ذخیره گازها، مواد فرایندی و سیالات خاص مورد استفاده قرار گیرد. در انتخاب آن باید فشار و دمای طراحی، خوردگی، احتمال تشکیل فازهای مختلف، نیاز به عایق کاری و تجهیزات کنترلی مشخص شوند. مخازن استوانه ای تحت فشار با مخازن استوانه ای اتمسفریک از نظر الزامات طراحی و بازرسی تفاوت دارند و نباید آنها را یک گروه واحد در نظر گرفت.
انواع مخازن پالایشگاهی بر اساس نوع سقف
1. مخزن سقف ثابت
مخزن سقف ثابت دارای سقفی است که به بدنه متصل می شود و همراه با سطح مایع بالا و پایین نمی رود. سقف این مخازن می تواند مخروطی، گنبدی یا دارای شکل مهندسی شده دیگری باشد. این طراحی در بسیاری از مخازن ذخیره آب صنعتی، نفت کوره، گازوئیل و برخی مواد شیمیایی کاربرد دارد.
مخزن سقف ثابت از نظر ساختار نسبتا ساده است و در صورت انتخاب مناسب، می تواند راهکار اقتصادی برای نگهداری برخی مایعات باشد. با این حال، فضای بالای مایع می تواند محل تجمع بخارات باشد و تغییر سطح مایع یا دمای محیط باعث خروج بخار از سامانه تنفسی شود. به همین دلیل، نوع ماده ذخیره شده و میزان فراریت آن در انتخاب سقف ثابت اهمیت دارد.
در صورت ذخیره مواد فرار، ممکن است استفاده از سقف ثابت به همراه سقف شناور داخلی یا سامانه جمع آوری و کنترل بخارات لازم باشد. انتخاب راهکار مناسب باید بر اساس فشار بخار ماده، الزامات محیط زیستی، مقررات ایمنی و مشخصات مخزن انجام شود.
2. مخزن سقف شناور خارجی
مخزن سقف شناور خارجی دارای سقفی است که مستقیما روی سطح مایع قرار می گیرد و با تغییر سطح محتویات بالا یا پایین می رود. این طراحی برای برخی فرآورده های نفتی فرار، از جمله کاربردهای متداول ذخیره سازی بنزین و نفت خام، استفاده می شود. هدف اصلی سقف شناور کاهش فضای بخار بالای مایع و محدود کردن انتشار بخارات است.
یکی از بخش های مهم این مخازن، سامانه آب بندی پیرامونی میان لبه سقف شناور و دیواره مخزن است. اگر آب بندی فرسوده، آسیب دیده یا نامناسب باشد، کنترل بخارات کاهش پیدا می کند. همچنین وضعیت زهکشی سقف، پایه های نگهدارنده، مسیرهای دسترسی و اجزای متحرک باید به صورت دوره ای بررسی شوند.
سقف شناور خارجی در معرض شرایط جوی قرار دارد و باران، باد، خوردگی و وضعیت سطح مایع می توانند بر عملکرد آن اثر بگذارند. طراحی و بهره برداری ایمن به بازرسی منظم و رعایت دستورالعمل های سازنده و استاندارد مربوطه نیاز دارد.
3. مخزن سقف شناور داخلی
مخزن سقف شناور داخلی علاوه بر سقف ثابت خارجی، دارای یک سقف شناور در داخل مخزن است. سقف داخلی با سطح مایع حرکت می کند و می تواند فضای بخار را کاهش دهد، در حالی که سقف ثابت خارجی از مجموعه در برابر باران و شرایط محیطی محافظت می کند.
این طراحی در برخی کاربردهای ذخیره مایعات فرار مورد استفاده قرار می گیرد. میزان کاهش انتشار بخارات به طراحی سقف، کیفیت آب بندی، شرایط عملیاتی، وضعیت نگهداری و الزامات قانونی بستگی دارد. سقف شناور داخلی نیز به بازرسی، کنترل اجزا و رعایت دستورالعمل های ایمنی نیاز دارد.
در انتخاب میان سقف شناور داخلی و خارجی، باید هزینه ساخت، شرایط آب و هوایی، نوع ماده، میزان انتشار مجاز، روش تعمیرات و امکانات موجود در محل نصب بررسی شود. هیچ نوع سقفی برای همه مواد و همه شرایط بهترین انتخاب نیست.
4. مخازن سقف گنبدی و مخروطی
سقف گنبدی و سقف مخروطی از شکل های رایج سقف در مخازن ذخیره هستند. در سقف مخروطی، سطح سقف به سمت محیط یا مرکز شیب دارد و طراحی آن باید بارهای وارد شده و شرایط تخلیه آب را در نظر بگیرد. سقف گنبدی نیز بر اساس هندسه منحنی طراحی می شود و ویژگی های سازه ای خاص خود را دارد.
انتخاب شکل سقف به قطر مخزن، فشار طراحی، جنس مصالح، شرایط محیطی، روش ساخت و الزامات بهره برداری بستگی دارد. شکل سقف به تنهایی مشخص نمی کند که مخزن برای چه ماده ای مناسب است؛ فشار، دما، فراریت ماده و الزامات ایمنی نیز باید بررسی شوند.
انواع مخازن پالایشگاهی بر اساس دمای نگهداری
1. مخازن معمولی
مخازن معمولی برای نگهداری موادی استفاده می شوند که در محدوده دمای طراحی متعارف قرار دارند. این مخازن می توانند برای نفت خام، فرآورده های نفتی، آب صنعتی و مواد شیمیایی مختلف طراحی شوند. انتخاب جنس بدنه، ضخامت، پوشش محافظ و تجهیزات جانبی باید با دمای کار و ویژگی های ماده سازگار باشد.
2. مخازن گرم شونده
بعضی مواد پالایشگاهی در دمای محیط ویسکوزیته بالایی دارند یا برای پمپاژ و تخلیه مناسب باید گرم نگه داشته شوند. در این موارد ممکن است از کویل های حرارتی، گرم کن های خارجی، عایق کاری یا سامانه های کنترل دما استفاده شود. نفت کوره سنگین و برخی مواد صنعتی از نمونه موادی هستند که شرایط حرارتی آنها باید در طراحی بررسی شود.
طراحی سامانه گرمایش باید از ایجاد نقاط داغ، تخریب ماده، افزایش غیر مجاز فشار و خطرهای ناشی از نشت سیال حرارتی جلوگیری کند. انتخاب روش گرمایش به دمای مورد نیاز، خواص ماده، ظرفیت مخزن و محدودیت های بهره برداری بستگی دارد. عایق کاری مناسب نیز می تواند اتلاف انرژی را کاهش دهد.
3. مخازن سرد و تبریدی
مخازن سرد برای نگهداری برخی مواد در دمای پایین طراحی می شوند. در صنایع نفت و گاز، ذخیره برخی گازهای مایع یا محصولات سرد ممکن است به مخازن تبریدی یا سامانه های عایق کاری ویژه نیاز داشته باشد. در این شرایط، انتخاب ماده سازنده باید با دمای حداقل طراحی سازگار باشد تا از افت چقرمگی یا شکست ترد جلوگیری شود.
در مخازن سرد، عایق کاری، کنترل دما، مدیریت فشار بخار، تجهیزات تخلیه و شرایط اضطراری اهمیت زیادی دارند. طراحی باید رفتار ماده در دمای پایین، احتمال تبخیر، انبساط و انقباض حرارتی و عملکرد سامانه های حفاظتی را در نظر بگیرد.
4. مخازن برودتی ویژه
برای ذخیره موادی مانند گاز طبیعی مایع، طراحی های برودتی ویژه به کار می روند. این مخازن ممکن است دارای ساختار چند لایه، عایق حرارتی ویژه و سامانه های مدیریت بخار باشند. طراحی آنها با مخازن معمولی نفت خام تفاوت اساسی دارد و به تخصص مهندسی در حوزه مواد، عایق، فشار و ایمنی نیازمند است.
انتخاب مخزن برودتی باید با بررسی دمای نگهداری، فشار، نرخ تبخیر، ظرفیت، روش انتقال محصول و الزامات محل نصب انجام شود. چنین تجهیزاتی باید بر اساس استانداردها و مقررات مرتبط با ماده و کاربرد خود طراحی و بهره برداری شوند.
انواع مخازن بر اساس شکل و محل نصب
مخازن عمودی استوانه ای
مخازن عمودی استوانه ای از رایج ترین مخازن ذخیره پالایشگاهی هستند. این مخازن برای نگهداری حجم زیادی از مایعات در محوطه های صنعتی استفاده می شوند و می توانند سقف ثابت یا شناور داشته باشند. طراحی عمودی به استفاده مناسب از سطح زمین کمک می کند، اما به فونداسیون مناسب و بررسی نشست خاک نیاز دارد.
مخازن افقی
مخازن افقی معمولا به صورت استوانه ای ساخته می شوند و بر روی پایه یا زین قرار می گیرند. این مخازن در برخی کاربردهای ذخیره سازی با ظرفیت محدودتر، ذخیره مواد فرایندی یا سامانه های تحت فشار استفاده می شوند. شکل افقی ممکن است برای بعضی محل های نصب یا شرایط انتقال و نگهداری مناسب باشد.
ظرفیت، فشار طراحی، طول و قطر، نحوه تکیه گاه، بارهای وارد شده و دسترسی برای بازرسی از عوامل مهم طراحی مخازن افقی هستند. این نوع مخزن نباید بدون بررسی فشار و کد طراحی برای هر ماده ای انتخاب شود.
مخازن زیرزمینی
مخازن زیرزمینی در زیر سطح زمین نصب می شوند و ممکن است در برخی سامانه های ذخیره سوخت یا مواد خاص کاربرد داشته باشند. این طراحی می تواند سطح اشغال شده در محیط را کاهش دهد، اما تشخیص نشت و انجام بازرسی ممکن است دشوارتر شود. فشار خاک، آب زیرزمینی، خوردگی خارجی و احتمال شناور شدن مخزن در اثر بالا آمدن آب زیرزمینی باید بررسی شوند.
برای این مخازن، پوشش محافظ، حفاظت در برابر خوردگی، کنترل نشتی و روش های بازرسی اهمیت زیادی دارند. طراحی و نصب باید بر اساس استاندارد مربوطه و شرایط واقعی خاک و محیط انجام شود.
مخازن روزمینی
مخازن روزمینی در محوطه کارخانه یا پالایشگاه نصب می شوند و امکان دسترسی مستقیم تر برای بازرسی و تعمیرات را فراهم می کنند. این مخازن می توانند در اندازه ها و طراحی های مختلف ساخته شوند. با این حال، جانمایی آنها باید فاصله ایمنی، مسیرهای دسترسی، سامانه های مهار نشت و الزامات حفاظت در برابر حریق را در نظر بگیرد.
انواع مخازن بر اساس جنس بدنه
1. مخازن فولاد کربنی
فولاد کربنی به دلیل دسترسی گسترده، خواص مکانیکی مناسب و قابلیت ساخت و جوشکاری، در بسیاری از مخازن پالایشگاهی استفاده می شود. این جنس می تواند برای نگهداری انواعی از نفت خام و فرآورده های نفتی مناسب باشد، مشروط بر آنکه خوردگی، دما، فشار و سازگاری شیمیایی ماده بررسی شده باشند.
فولاد کربنی در برابر همه محیط های خورنده مقاوم نیست. بنابراین ممکن است به پوشش داخلی یا خارجی، رنگ محافظ، حفاظت کاتدی یا برنامه پایش خوردگی نیاز داشته باشد. انتخاب روش حفاظت باید بر اساس ترکیب ماده ذخیره شده، رطوبت، دمای کار و شرایط محیطی انجام شود.
2. مخازن فولاد زنگ نزن
فولاد زنگ نزن در برخی کاربردهایی که مقاومت به خوردگی یا کنترل آلودگی اهمیت دارد، مورد استفاده قرار می گیرد. انتخاب گرید مناسب به ترکیب شیمیایی ماده، دما، غلظت مواد خورنده و شرایط تمیزکاری بستگی دارد. فولاد زنگ نزن به معنی مقاومت کامل در برابر همه مواد شیمیایی نیست و انتخاب اشتباه گرید می تواند موجب خوردگی یا آسیب تجهیز شود.
3. مخازن آلیاژی
در کاربردهای خاص ممکن است از فولادهای آلیاژی یا مواد ویژه برای تحمل دمای بالا، شرایط خوردگی خاص یا ویژگی های مکانیکی مورد نیاز استفاده شود. انتخاب این مواد معمولا باید بر اساس ارزیابی مهندسی و استاندارد مربوطه انجام شود. هزینه مواد آلیاژی می تواند بیشتر باشد، اما در برخی شرایط عملیاتی استفاده از آنها برای دستیابی به عمر کاری و ایمنی مورد نیاز ضروری است.
4. مخازن با پوشش داخلی
گاهی بدنه فلزی مخزن با پوشش داخلی مناسب محافظت می شود تا تماس مستقیم ماده ذخیره شده با فلز محدود شود. نوع پوشش به سازگاری شیمیایی، دمای کار، روش آماده سازی سطح، ضخامت و شرایط تعمیرات بستگی دارد. پوشش نامناسب یا اجرای غیراصولی می تواند باعث جداشدگی، خوردگی زیر پوشش یا آلودگی محصول شود.
کاربرد مخازن پالایشگاهی در بخش های مختلف صنعت
ذخیره نفت خام
نفت خام پس از دریافت از خطوط لوله، نفتکش یا سایر مسیرهای انتقال ممکن است پیش از ورود به واحدهای پالایشگاهی در مخازن ذخیره شود. این مخازن به ایجاد تعادل میان ورود خوراک و نیاز واحدهای فرایندی کمک می کنند. ظرفیت ذخیره باید با نرخ دریافت، برنامه تولید، زمان مورد نیاز برای عملیات و الزامات ایمنی هماهنگ باشد.
ذخیره فرآورده های نفتی
بنزین، گازوئیل، نفت سفید، نفت کوره و برخی روغن های صنعتی در مخازن متناسب با ویژگی های خود نگهداری می شوند. برای مواد فرار، کنترل بخارات و انتخاب سقف مناسب اهمیت دارد. برای مواد سنگین و ویسکوز، شرایط تخلیه و احتمال نیاز به گرمایش باید در نظر گرفته شود.
ذخیره مواد شیمیایی
پالایشگاه ها برای عملیات مختلف به مواد شیمیایی، مواد افزودنی و محلول های صنعتی نیاز دارند. جنس مخزن و تجهیزات جانبی باید با ترکیب شیمیایی ماده سازگار باشد. همچنین برچسب گذاری، جداسازی مواد ناسازگار، تهویه و مدیریت نشت باید بر اساس ارزیابی خطر انجام شوند.
ذخیره آب صنعتی و آب آتش نشانی
آب صنعتی برای خنک کاری، شستشو، تولید بخار یا دیگر نیازهای فرایندی استفاده می شود. آب آتش نشانی نیز باید در سامانه ای قابل اتکا و با ظرفیت متناسب با ارزیابی خطر ذخیره شود. این مخازن از نظر طراحی، تجهیزات خروجی، سطح ذخیره قابل استفاده و دسترسی سامانه های پمپاژ باید با نیاز واقعی تاسیسات هماهنگ باشند.
ذخیره گازهای مایع
گازهای مایع ممکن است در مخازن کروی، استوانه ای تحت فشار یا مخازن برودتی ذخیره شوند. نوع مخزن به ماهیت ماده، فشار بخار، دمای نگهداری، ظرفیت و شرایط بهره برداری بستگی دارد. به دلیل انرژی ذخیره شده در فشار یا دمای پایین، طراحی و بهره برداری این تجهیزات باید با الزامات ایمنی ویژه انجام شود.
استانداردهای مهم طراحی مخازن پالایشگاهی
استانداردها و کدهای طراحی برای تعیین حداقل الزامات مربوط به مواد، محاسبات، ساخت، جوشکاری، آزمون، نصب و بازرسی استفاده می شوند. انتخاب استاندارد باید بر اساس نوع مخزن، فشار، دما، ماده ذخیره شده و مقررات پروژه صورت گیرد. استفاده از یک استاندارد برای همه مخازن پالایشگاهی درست نیست.
استاندارد API 650
استاندارد API 650 برای مخازن فولادی جوشی ذخیره نفت و دیگر مایعات در شرایطی که در محدوده کاربرد استاندارد قرار دارند، به کار می رود. این استاندارد موضوعاتی مانند مواد، طراحی، ساخت، نصب و بازرسی مخازن مشخص را پوشش می دهد. نسخه قابل اعمال باید در اسناد پروژه تعیین شود و لازم است تغییرات و الزامات قراردادی نیز بررسی شوند.
استاندارد API 620
API 620 به طراحی و ساخت برخی مخازن بزرگ جوشی با فشار داخلی پایین تر از مخازن متعارف تحت فشار مربوط است. محدوده کاربرد آن با API 650 یکسان نیست و انتخاب میان این دو باید بر اساس فشار، دما، نوع ساخت و شرایط طراحی انجام شود. استفاده از عنوان استاندارد بدون بررسی محدوده و الزامات آن برای تعیین مشخصات مخزن کافی نیست.
کد ASME Section VIII
بخش هشتم کد ASME Boiler and Pressure Vessel Code برای طراحی و ساخت بسیاری از مخازن تحت فشار مورد استفاده قرار می گیرد. این کد الزامات فنی مربوط به طراحی، مواد، ساخت، آزمون و ارزیابی را بر اساس دامنه کاربرد خود مشخص می کند. کد قابل اعمال به پروژه باید توسط مهندس مسئول و بر اساس مقررات محل نصب تعیین شود.
استانداردهای بازرسی و نگهداری
طراحی اولیه به تنهایی ایمنی مخزن را در تمام طول عمر کاری تضمین نمی کند. مخازن باید طبق برنامه مناسب از نظر خوردگی، ضخامت بدنه، وضعیت جوش ها، کف، سقف، اتصالات و تجهیزات حفاظتی بررسی شوند. استانداردهای بازرسی در حین سرویس، روش های آزمون غیر مخرب و دستورالعمل های تعمیر باید متناسب با نوع مخزن و کد مربوطه انتخاب شوند.
استانداردهای بین المللی جایگزین مقررات ملی، الزامات کارفرما یا ارزیابی مهندسی اختصاصی پروژه نیستند. نسخه استاندارد، الحاقیه ها و الزامات قانونی قابل اجرا باید پیش از سفارش و ساخت بررسی شوند.
اجزای اصلی مخازن پالایشگاهی
- پوسته مخزن: بدنه اصلی که فشار، وزن و بارهای طراحی را تحمل می کند.
- کف مخزن: بخش پایینی که باید در برابر بار مایع، خوردگی و شرایط فونداسیون مقاوم باشد.
- سقف: سقف ثابت یا شناور که با توجه به ماده ذخیره شده و نیاز فرایند انتخاب می شود.
- نازل ها و اتصالات: مسیرهای ورود و خروج مواد، اتصال تجهیزات اندازه گیری و نقاط نمونه برداری.
- دریچه های بازدید: برای دسترسی کنترل شده به بخش های داخلی در زمان بازرسی و تعمیرات.
- سامانه تهویه و کنترل فشار: برای مدیریت تغییرات فشار و خلاء در محدوده طراحی.
- ابزار اندازه گیری سطح: برای پایش سطح مایع و جلوگیری از سرریز یا تخلیه بیش از حد.
- ابزار اندازه گیری دما و فشار: برای پایش شرایط عملیاتی، در صورت نیاز کاربرد.
- سیستم حفاظت در برابر خوردگی: شامل پوشش، حفاظت کاتدی یا روش های مناسب دیگر بر اساس شرایط.
- تجهیزات حفاظت در برابر حریق: متناسب با نوع ماده، ظرفیت مخزن و ارزیابی خطر.
- نردبان و سکوهای دسترسی: برای انجام عملیات بازرسی و تعمیر با رعایت الزامات ایمنی.
- فونداسیون و سامانه مهار: برای انتقال بار مخزن به زمین و کنترل نشست یا جابه جایی.
همه مخازن به تمام این تجهیزات نیاز ندارند. آرایش نهایی باید بر اساس نوع مخزن، ماهیت ماده، الزامات استاندارد و فلسفه ایمنی پروژه مشخص شود. نصب تجهیزات اضافی بدون بررسی مهندسی ممکن است مشکلات جدیدی در بهره برداری یا نگهداری ایجاد کند.
نکات ایمنی در طراحی و بهره برداری از مخازن پالایشگاهی
ایمنی مخازن پالایشگاهی باید از مرحله طراحی آغاز شود و در تمام طول عمر تجهیز ادامه پیدا کند. ارزیابی خطر باید نوع ماده، قابلیت اشتعال، سمیت، فشار بخار، احتمال خوردگی، شرایط محیطی و سناریوهای نشت یا سرریز را در نظر بگیرد. بر اساس این ارزیابی، فاصله های ایمنی، تجهیزات حفاظتی، سامانه های مهار نشت و روش های واکنش اضطراری تعیین می شوند.
برای مخازن حاوی مواد قابل اشتعال، کنترل منابع جرقه، اتصال زمین و هم بندی در موارد لازم، مدیریت بخارات و حفاظت در برابر حریق اهمیت دارد. نوع سامانه اطفای حریق باید با ماده ذخیره شده و خطرهای محتمل سازگار باشد. طراحی سامانه باید بر اساس استانداردهای مربوطه و تحلیل تخصصی انجام شود.
سرریز مخزن می تواند باعث آلودگی محیط، آتش سوزی یا آسیب به تجهیزات شود. بنابراین اندازه گیری سطح، هشدار سطح بالا و سامانه قطع تغذیه در کاربردهای لازم باید بر اساس ارزیابی خطر طراحی شوند. ظرفیت قابل استفاده مخزن نیز باید با در نظر گرفتن فضای آزاد، انبساط حرارتی و الزامات بهره برداری تعیین شود.
ورود به داخل مخزن برای بازرسی یا تعمیر از فعالیت های پرخطر است. حتی مخزن خالی ممکن است دارای بخارات قابل اشتعال، مواد سمی، کمبود اکسیژن یا باقی مانده های خطرناک باشد. پیش از ورود، باید مجوز کار، جداسازی منابع انرژی، تخلیه و پاکسازی، آزمون اتمسفر، تهویه و برنامه نجات مطابق دستورالعمل های معتبر انجام شود.
جوشکاری یا برشکاری روی مخزن نیز باید تحت کنترل های ایمنی مناسب انجام شود. وجود بخارات قابل اشتعال در فضای مخزن یا خطوط متصل می تواند خطر انفجار ایجاد کند. صرف خالی بودن مخزن به معنی ایمن بودن آن نیست و آماده سازی باید توسط افراد صلاحیت دار انجام شود.
عوامل موثر بر قیمت انواع مخازن پالایشگاهی
قیمت مخازن پالایشگاهی به مجموعه ای از عوامل فنی و تجاری بستگی دارد و نمی توان یک نرخ ثابت برای همه انواع مخزن ارائه کرد. ظرفیت، قطر و ارتفاع، فشار و دمای طراحی، جنس بدنه، نوع سقف، کیفیت مواد اولیه و پیچیدگی ساخت از مهم ترین عوامل هستند. مخزن اتمسفریک بزرگ با مخزن کروی تحت فشار یا مخزن برودتی از نظر طراحی و هزینه ساخت تفاوت زیادی دارد.
جنس بدنه و ضخامت ورق می توانند سهم مهمی در هزینه داشته باشند. استفاده از فولاد کربنی، فولاد زنگ نزن یا آلیاژهای ویژه بر اساس شرایط کاری انتخاب می شود. هر چه الزامات مقاومت به خوردگی، دمای پایین، فشار یا خلوص محصول بیشتر باشد، ممکن است مواد و فرایندهای ساخت تخصصی تری مورد نیاز باشند.
نوع سقف و تجهیزات جانبی نیز بر هزینه نهایی اثر می گذارند. سقف شناور، آب بندهای پیرامونی، کویل حرارتی، عایق کاری، سامانه کنترل بخارات، ابزار دقیق، شیرهای حفاظتی و تجهیزات مهار نشت می توانند قیمت پروژه را تغییر دهند. همچنین هزینه طراحی مهندسی، بازرسی جوش، آزمون های غیر مخرب، آزمون نشتی یا فشار در صورت کاربرد و مستندات کیفیت باید در برآورد لحاظ شوند.
هزینه حمل و نصب به ابعاد مخزن، وزن قطعات، محل پروژه، امکان ساخت در محل یا کارگاه و نیاز به جرثقیل یا تجهیزات ویژه وابسته است. در مخازن بزرگ، ممکن است بخش عمده ساخت در محل پروژه انجام شود. این موضوع می تواند بر زمان اجرا، نیروی انسانی، کنترل کیفیت و برنامه ریزی ایمنی اثر بگذارد.
برای مقایسه پیشنهادهای سازندگان، فقط مبلغ نهایی را بررسی نکنید. دامنه کار، استاندارد طراحی، جنس مواد، ضخامت ها، تجهیزات همراه، روش بازرسی، مدارک تحویلی، حمل، نصب، راه اندازی و ضمانت باید در پیشنهادها مشخص باشند. قیمت کمتر ممکن است ناشی از تفاوت در دامنه خدمات یا مشخصات فنی باشد، نه لزوما بهره وری بیشتر.
برای بررسی قیمت انواع مخازن پالایشگاهی، ابتدا مشخصات فنی مورد نیاز را تعیین کنید و از سازندگان بخواهید پیشنهادهای خود را بر اساس یک مبنای یکسان ارائه دهند. این روش امکان مقایسه دقیق تر هزینه اولیه، کیفیت ساخت و هزینه های دوره بهره برداری را فراهم می کند.
چگونه مخزن پالایشگاهی مناسب انتخاب کنیم؟
فرایند انتخاب باید با تعریف دقیق کاربرد آغاز شود. ابتدا مشخص کنید چه ماده ای ذخیره خواهد شد، چه حجمی لازم است و مخزن در چه شرایطی کار می کند. نام ماده به تنهایی کافی نیست؛ ترکیب شیمیایی، چگالی، فشار بخار، دمای نگهداری، خورندگی و قابلیت اشتعال نیز باید مشخص باشند.
در مرحله بعد، فشار و دمای طراحی تعیین می شوند. این پارامترها به انتخاب گروه مخزن، جنس بدنه، ضخامت، کد طراحی و تجهیزات حفاظتی کمک می کنند. برای مخازن تحت فشار یا برودتی، بررسی تخصصی توسط مهندس دارای صلاحیت ضروری است.
سپس نوع سقف، شکل هندسی و محل نصب بررسی می شوند. برای مواد فرار، کنترل بخارات ممکن است در انتخاب سقف نقش اصلی داشته باشد. برای مواد سنگین، نیاز به گرمایش و عایق کاری مطرح می شود. در محل های محدود، مخزن افقی یا طراحی دیگری ممکن است قابل بررسی باشد، اما انتخاب نهایی باید بر اساس ظرفیت و شرایط عملیاتی انجام شود.
مرحله بعدی، بررسی امکانات ایمنی و تعمیرات است. مسیرهای دسترسی، امکان بازرسی کف و پوسته، تخلیه ایمن، تجهیزات کنترل سطح و فشار، سامانه مهار نشت و برنامه حفاظت در برابر حریق باید در طراحی دیده شوند. همچنین باید امکان تامین قطعات مصرفی و انجام بازرسی های دوره ای وجود داشته باشد.
در نهایت، پیشنهادهای فنی و مالی را با یکدیگر مقایسه کنید. از سازنده بخواهید اطلاعات طراحی، استاندارد مورد استفاده، مشخصات مواد، روش ساخت، برنامه کنترل کیفیت، آزمون ها، مدارک نهایی و دامنه خدمات را به صورت مکتوب ارائه دهد. تصمیم نهایی بهتر است بر اساس هزینه کل مالکیت، ایمنی، قابلیت اطمینان و تناسب تجهیز با نیاز پروژه گرفته شود.
ساخت مخازن پالایشگاهی چه مراحلی دارد؟
ساخت مخزن با جمع آوری اطلاعات فرایندی و تهیه مبانی طراحی آغاز می شود. در این مرحله، ظرفیت، فشار و دمای طراحی، ماده ذخیره شده، جنس مواد، استانداردهای مورد نیاز و شرایط محل نصب مشخص می شوند. سپس محاسبات مکانیکی، نقشه های ساخت، مشخصات جوشکاری و برنامه کنترل کیفیت تهیه می شوند.
پس از تایید طراحی، مواد اولیه بر اساس مشخصات فنی خریداری و کنترل می شوند. ردیابی مواد، بررسی گواهی های کیفی و کنترل ابعاد از اقداماتی هستند که می توانند به اطمینان از انطباق قطعات کمک کنند. سپس برش، شکل دهی، مونتاژ و جوشکاری مطابق نقشه ها و دستورالعمل های تایید شده انجام می شود.
در طول ساخت، بازرسی های لازم برای کنترل کیفیت جوش ها و ابعاد اجرا می شوند. روش های آزمون غیر مخرب مانند آزمون چشمی، مایع نافذ، ذرات مغناطیسی، فراصوت یا رادیوگرافی ممکن است بر اساس نوع اتصال، استاندارد و برنامه بازرسی مورد استفاده قرار گیرند. همه روش ها برای هر اتصال الزامی نیستند؛ دامنه آزمون باید مطابق کد و مشخصات پروژه تعیین شود.
پس از تکمیل ساخت، آزمون های نهایی، کنترل تجهیزات جانبی و آماده سازی سطح انجام می شوند. نوع آزمون به طراحی و کد مربوطه بستگی دارد و ممکن است شامل آزمون هیدرواستاتیک برای مخازنی باشد که این روش برای آنها قابل اعمال است. در مخازن تحت فشار، آزمون و بازرسی باید دقیقا مطابق کد طراحی و مدارک تایید شده انجام شوند.
مرحله نصب شامل آماده سازی فونداسیون، حمل قطعات، مونتاژ در محل، کنترل تراز و اتصال تجهیزات جانبی است. پس از نصب، مدارک نهایی، دستورالعمل بهره برداری و برنامه نگهداری باید در اختیار بهره بردار قرار گیرد. کیفیت طراحی و ساخت زمانی ارزشمند است که نصب و بهره برداری نیز مطابق الزامات انجام شوند.
نگهداری و بازرسی مخازن پالایشگاهی
بازرسی منظم برای تشخیص خوردگی، تغییر شکل، نشتی و خرابی تجهیزات ضروری است. برنامه بازرسی باید بر اساس نوع مخزن، عمر تجهیز، ماده ذخیره شده، سابقه خوردگی، شرایط محیطی و کدهای قابل اعمال تنظیم شود. یک برنامه یکسان برای تمام مخازن مناسب نیست.
بازرسی بیرونی می تواند وضعیت رنگ و پوشش، خوردگی پوسته، اتصالات، نردبان ها، سکوها، پایه ها و نشانه های نشست فونداسیون را بررسی کند. در مخازن دارای سقف شناور، آب بندها، پایه های سقف، زهکشی و اجزای متحرک نیز باید مورد توجه قرار گیرند.
بازرسی داخلی ممکن است برای بررسی کف، جوش ها، خوردگی داخلی، پوشش ها و وضعیت سازه های داخلی لازم باشد. پیش از ورود، مخزن باید از نظر مواد باقی مانده، گازهای خطرناک، اکسیژن و خطرهای دیگر ارزیابی شود. انجام بازرسی داخلی بدون مجوز و آماده سازی ایمن قابل قبول نیست.
ثبت سوابق بازرسی، تعمیرات، ضخامت سنجی و شرایط بهره برداری به ارزیابی روند خوردگی و برنامه ریزی تعمیرات کمک می کند. اگر کاهش ضخامت یا عیب مهمی مشاهده شود، تصمیم درباره ادامه کار، تعمیر یا خارج کردن تجهیز از سرویس باید بر اساس ارزیابی مهندسی و معیارهای پذیرش مربوطه گرفته شود.
اشتباهات رایج هنگام انتخاب مخزن پالایشگاهی
- انتخاب بر اساس ظرفیت به تنهایی: دو مخزن با حجم یکسان ممکن است به دلیل تفاوت فشار، دما یا ماده ذخیره شده طراحی کاملا متفاوتی داشته باشند.
- نادیده گرفتن فشار بخار: فراریت ماده بر انتخاب سقف، سامانه تنفسی و کنترل انتشار بخارات اثر می گذارد.
- انتخاب جنس نامناسب: ناسازگاری مواد سازنده با محتویات مخزن می تواند به خوردگی، آلودگی یا کاهش عمر تجهیز منجر شود.
- بی توجهی به فونداسیون: نشست نامتقارن یا طراحی نامناسب تکیه گاه می تواند به بدنه و اتصالات آسیب برساند.
- حذف تجهیزات ایمنی: اندازه گیری سطح، کنترل فشار، سامانه های هشدار و تجهیزات حریق باید بر اساس ارزیابی خطر انتخاب شوند.
- مقایسه قیمت بدون مشخصات یکسان: تفاوت در استاندارد، جنس، ضخامت، بازرسی و خدمات می تواند مقایسه را گمراه کننده کند.
- نادیده گرفتن هزینه نگهداری: هزینه قطعات، پوشش ها، بازرسی، تعمیرات و توقف تولید باید در ارزیابی اقتصادی دیده شود.
- استفاده از نقشه عمومی: طراحی مخزن باید با شرایط واقعی پروژه و استاندارد قابل اعمال مطابقت داشته باشد.
چک لیست اطلاعات لازم برای سفارش مخزن پالایشگاهی
برای دریافت پیشنهاد دقیق تر، بهتر است اطلاعات زیر را در درخواست فنی خود درج کنید:
- نام و مشخصات شیمیایی ماده ذخیره شده.
- ظرفیت اسمی و حجم قابل استفاده مورد نیاز.
- فشار و دمای طراحی و شرایط عادی بهره برداری.
- چگالی، فشار بخار، ویسکوزیته و ویژگی های خوردگی ماده.
- نوع مخزن مورد نظر، مانند اتمسفریک، کم فشار یا تحت فشار.
- نوع سقف مورد نیاز و الزامات کنترل بخارات.
- جنس بدنه، پوشش داخلی و سیستم حفاظت در برابر خوردگی.
- استانداردها و مقررات قابل اعمال به پروژه.
- محل نصب، شرایط خاک، بارهای محیطی و محدودیت های حمل.
- تجهیزات جانبی، ابزار دقیق و سامانه های حفاظتی مورد نیاز.
- الزامات بازرسی، آزمون، مدارک کیفیت و گواهی های مورد نیاز.
- زمان تحویل، نصب، راه اندازی، آموزش و خدمات پس از فروش.
هرچه این اطلاعات کامل تر باشند، سازنده می تواند پیشنهاد فنی و مالی دقیق تری ارائه دهد. اگر بعضی مشخصات هنوز تعیین نشده اند، باید این موضوع به صورت روشن اعلام شود تا بررسی های مهندسی لازم پیش از نهایی شدن سفارش انجام شوند.
برای بررسی خرید انواع مخازن پالایشگاهی، ابتدا کاربرد، ظرفیت، شرایط فشار و دما و نوع ماده ذخیره شده را مشخص کنید. سپس پیشنهادهای سازندگان را از نظر استاندارد طراحی، کیفیت ساخت، تجهیزات همراه، آزمون ها و خدمات پس از فروش مقایسه کنید.
جمع بندی
انواع مخازن پالایشگاهی بر اساس فشار کاری، شکل هندسی، نوع سقف، دمای نگهداری و جنس بدنه دسته بندی می شوند. مخازن اتمسفریک و سقف ثابت برای برخی مایعات با فشار پایین مناسب هستند، در حالی که مخازن سقف شناور برای کنترل بخارات بعضی مواد فرار استفاده می شوند. مخازن کم فشار، تحت فشار، کروی و برودتی نیز برای شرایط عملیاتی ویژه طراحی می شوند.
انتخاب مخزن مناسب به شناخت دقیق ماده ذخیره شده، ظرفیت مورد نیاز، فشار و دمای طراحی، شرایط محل نصب و استانداردهای قابل اعمال نیاز دارد. جنس بدنه، نوع سقف، تجهیزات ایمنی، حفاظت در برابر خوردگی و برنامه بازرسی نیز بر ایمنی و هزینه چرخه عمر مخزن تاثیر می گذارند.
در زمان سفارش، قیمت اولیه نباید تنها معیار تصمیم گیری باشد. کیفیت مواد، انطباق با استاندارد، روش ساخت، آزمون های کنترل کیفیت، سهولت تعمیرات و پشتیبانی فنی باید در کنار هزینه خرید ارزیابی شوند. انتخاب مهندسی و نگهداری اصولی می توانند احتمال خرابی و توقف تولید را کاهش دهند و ایمنی مجموعه را افزایش دهند.
برای دریافت اطلاعات و جهت سفارش انواع مخازن پالایشگاهی، مشخصات فنی پروژه را به صورت کامل آماده کنید تا نوع مخزن، مواد سازنده، استاندارد طراحی و تجهیزات جانبی متناسب با نیاز واقعی شما تعیین شوند.
سوالات متداول درباره انواع مخازن پالایشگاهی
1. انواع اصلی مخازن پالایشگاهی کدامند؟
مخازن پالایشگاهی را می توان بر اساس فشار به اتمسفریک، کم فشار و تحت فشار؛ بر اساس سقف به سقف ثابت و شناور؛ و بر اساس شکل به عمودی، افقی، کروی و طراحی های ویژه تقسیم کرد. انتخاب نوع مناسب به ماده و شرایط بهره برداری بستگی دارد.
2. تفاوت مخزن اتمسفریک و مخزن تحت فشار چیست؟
مخزن اتمسفریک برای فشار نزدیک به فشار محیط طراحی می شود، در حالی که مخزن تحت فشار باید فشار داخلی بالاتر را تحمل کند. این دو گروه از نظر طراحی، محاسبات، تجهیزات حفاظتی و کدهای ساخت تفاوت دارند.
3. مخزن سقف شناور چه کاربردی دارد؟
مخزن سقف شناور برای برخی مایعات فرار استفاده می شود. سقف همراه سطح مایع حرکت می کند و فضای بخار را کاهش می دهد. عملکرد واقعی آن به طراحی سقف، آب بندی، نگهداری و الزامات کنترل انتشار بستگی دارد.
4. تفاوت سقف شناور داخلی و خارجی چیست؟
در مخزن سقف شناور خارجی، سقف روی مایع قرار دارد و مستقیما در معرض شرایط جوی است. در نوع داخلی، سقف شناور داخل مخزن دارای سقف ثابت قرار می گیرد. انتخاب میان آنها به نوع ماده، شرایط محیطی و الزامات پروژه بستگی دارد.
5. مخزن سقف ثابت برای چه موادی مناسب است؟
این مخازن برای بسیاری از مایعات با فشار بخار و شرایط عملیاتی مناسب استفاده می شوند. برای مواد فرار، ممکن است به سقف شناور داخلی یا سامانه کنترل بخارات نیاز باشد. انتخاب نهایی باید بر اساس خواص ماده و استاندارد مربوطه انجام شود.
6. مخازن کروی پالایشگاهی برای چه موادی استفاده می شوند؟
مخازن کروی در بعضی کاربردها برای ذخیره گازهای مایع و مواد تحت فشار به کار می روند. فشار طراحی، نوع ماده، ظرفیت، فضای نصب و الزامات ایمنی در انتخاب آنها نقش دارند.
7. استاندارد API 650 برای چه مخازنی است؟
API 650 استانداردی برای مخازن فولادی جوشی ذخیره سازی در محدوده کاربرد تعریف شده خود است. این استاندارد الزامات مرتبط با طراحی، مواد، ساخت، نصب و بازرسی را پوشش می دهد. نسخه قابل اعمال باید در اسناد پروژه مشخص شود.
8. تفاوت API 650 و API 620 چیست؟
این دو استاندارد محدوده کاربرد یکسانی ندارند. API 650 برای مخازن ذخیره در شرایط تعریف شده خود به کار می رود، در حالی که API 620 برخی مخازن بزرگ جوشی با فشار داخلی پایین را پوشش می دهد. انتخاب باید بر اساس فشار، دما و شرایط طراحی انجام شود.
9. چه عواملی بر قیمت مخزن پالایشگاهی اثر می گذارند؟
ظرفیت، ابعاد، فشار و دمای طراحی، جنس بدنه، نوع سقف، تجهیزات جانبی، استاندارد ساخت، بازرسی، حمل، نصب و خدمات پس از فروش بر قیمت نهایی تاثیر دارند.
10. کدام جنس برای ساخت مخازن پالایشگاهی مناسب است؟
فولاد کربنی در بسیاری از کاربردها استفاده می شود، اما برای شرایط خورنده، دمای پایین یا نیازهای ویژه ممکن است فولاد زنگ نزن یا آلیاژهای دیگر مناسب باشند. انتخاب جنس باید بر اساس سازگاری شیمیایی و شرایط طراحی انجام شود.
11. آیا مخازن پالایشگاهی به عایق کاری نیاز دارند؟
این موضوع به دمای نگهداری، نوع ماده و اهداف فرایندی بستگی دارد. مخازن گرم شونده یا سرد ممکن است به عایق کاری نیاز داشته باشند تا اتلاف انرژی کاهش یابد و دمای مورد نظر حفظ شود.
12. چه تجهیزات ایمنی در مخازن پالایشگاهی استفاده می شوند؟
بسته به نوع مخزن، تجهیزات می توانند شامل سامانه های اندازه گیری سطح، ابزار فشار و دما، شیرهای حفاظتی، سامانه تنفسی، هشدار سطح بالا، تجهیزات حفاظت در برابر حریق و سامانه های مهار نشت باشند.
13. بازرسی مخازن پالایشگاهی هر چند وقت یک بار باید انجام شود؟
فاصله بازرسی به نوع مخزن، شرایط بهره برداری، سابقه خوردگی، نوع ماده و استاندارد قابل اعمال بستگی دارد. برنامه بازرسی باید توسط افراد صلاحیت دار و بر اساس ارزیابی ریسک و الزامات فنی تنظیم شود.
14. مخازن پالایشگاهی چگونه در برابر خوردگی محافظت می شوند؟
روش های حفاظت می توانند شامل انتخاب جنس مناسب، پوشش داخلی یا خارجی، حفاظت کاتدی، کنترل شرایط فرایند و پایش دوره ای ضخامت باشند. روش مناسب به محیط داخلی و خارجی مخزن بستگی دارد.
15. مخزن افقی بهتر است یا عمودی؟
هیچ کدام در همه کاربردها برتری مطلق ندارند. مخزن عمودی برای ذخیره حجم های زیاد مایع رایج است، در حالی که مخزن افقی ممکن است برای ظرفیت ها یا محدودیت های نصب خاص مناسب باشد. ظرفیت، فشار، فضا و روش نگهداری باید بررسی شوند.
16. آیا می توان یک مخزن را برای چند ماده مختلف استفاده کرد؟
این کار فقط در صورت سازگاری مواد و تایید شرایط طراحی و بهره برداری قابل بررسی است. خطر آلودگی متقاطع، واکنش شیمیایی، باقی ماندن مواد قبلی و نیاز به پاکسازی باید ارزیابی شوند.
17. برای سفارش مخزن پالایشگاهی چه اطلاعاتی لازم است؟
نام و مشخصات ماده، ظرفیت، فشار و دمای طراحی، جنس مورد نیاز، نوع سقف، استاندارد، محل نصب، تجهیزات جانبی و الزامات بازرسی باید در درخواست فنی درج شوند.
18. آیا قیمت پایین تر مخزن به معنی انتخاب بهتر است؟
خیر. قیمت باید در کنار کیفیت مواد، انطباق با استاندارد، روش ساخت، نتایج بازرسی، هزینه تعمیرات، طول عمر مورد انتظار و خدمات پس از فروش ارزیابی شود.
19. چه خطرهایی در ورود به مخازن وجود دارد؟
کمبود اکسیژن، گازهای سمی، بخارات قابل اشتعال، باقی مانده مواد، سقوط و راه اندازی ناخواسته تجهیزات از خطرهای احتمالی هستند. ورود باید فقط پس از آماده سازی، آزمون اتمسفر، مجوز کار و اجرای رویه های ایمنی انجام شود.
20. چگونه سازنده مناسب مخزن پالایشگاهی را انتخاب کنیم؟
توان مهندسی، تجربه مرتبط، انطباق با استاندارد، کیفیت مواد، برنامه کنترل کیفیت، روش های بازرسی، مستندات ساخت، توان نصب و خدمات پس از فروش را بررسی کنید. مقایسه پیشنهادها باید بر اساس مشخصات فنی یکسان انجام شود.
